کفش راهنمای کشویی آسانسور: انواع، راهنمای انتخاب و مقایسه

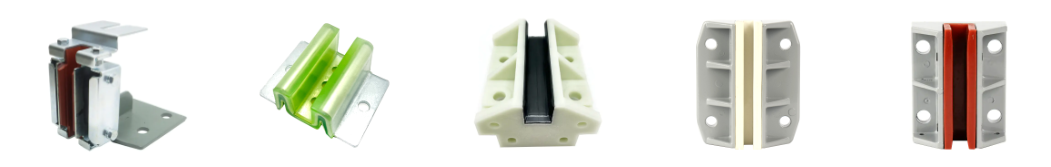

انواع و ویژگی های رایج

کفش های راهنمای کشویی آسانسور به طور کلی بر اساس نحوه جذب بی نظمی های ریل و مواد آستر استفاده شده در نقطه تماس گروه بندی می شوند. انتخاب از میان این انواع بر راحتی سواری، سطح سر و صدا، و تعداد دفعات نیاز به تعویض لاینر تأثیر می‌گذارد، بنابراین درک تفاوت‌ها اولین قدم عملی برای هر خریدار قطعات آسانسور است.

مواد آستر یکی از مهمترین ویژگی های هر نوع است، زیرا مستقیماً رفتار اصطکاک، سطح نویز و میزان سایش را تعیین می کند. مواد متداول آستر شامل نایلون استاندارد، نایلون خود روان شونده با روغن و پلی اکسی متیلن (POM) است که هر کدام تعادل متفاوتی از مقاومت در برابر سایش، میرایی نویز و کارایی هزینه را ارائه می دهند. انتخاب ترکیب مناسب از نوع کفش و مواد آستر معمولاً با توجه به سرعت آسانسور، وزن کابین و وضعیت ریل انجام می شود که در بخش انتخاب زیر با جزئیات بیشتر مورد بحث قرار می گیرد.

اصل کار و ساختار

یک elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

در حین کار، کانال تماس ریلی به دور سر ریل راهنمای T شکل می‌پیچد و آستر در هنگام حرکت خودرو، اصطکاک را در تمام سطوح تماس جذب می‌کند. در طرح‌های فنری، عنصر فنر به لاینر اجازه می‌دهد تا اندکی به سمت داخل و خارج حرکت کند و ناهماهنگی‌های کوچک ریل را بدون انتقال ضربه‌ای سخت به چارچوب خودرو جبران کند. از آنجایی که آستر جزء سایش اصلی است، مواد و ضخامت آن طوری طراحی شده است که سطحی قابل پیش بینی و به تدریج فرسوده را ارائه دهد که می تواند قبل از اینکه بر کیفیت سواری یا یکپارچگی تماس ریل تأثیر بگذارد، بررسی و جایگزین شود.

سناریوهای کاربردی و معیارهای انتخاب

کفش‌های راهنمای کشویی آسانسور در آسانسورهای مسافری، آسانسورهای باری، و مجموعه‌های وزنه تعادل اعمال می‌شوند، با پیکربندی مناسب که عمدتاً به سرعت نامی آسانسور، بار کابین و مشخصات ریل راهنما بستگی دارد. تطبیق صحیح این متغیرها بر کیفیت سواری، سطح سر و صدا و تعداد دفعاتی که تیم‌های تعمیر و نگهداری نیاز به برنامه‌ریزی تعویض لاینر دارند، تأثیر می‌گذارد.

سرعت نامی به طور کلی تنها تأثیرگذارترین عامل در انتخاب کفش راهنما است، زیرا سرعت های بالاتر هم فرکانس رویدادهای تماس با ریل و هم حساسیت مسافران را به هر گونه لرزش منتقل شده افزایش می دهد. نمودار دونات زیر یک تقسیم کلی و معرف از جایی که کفش‌های راهنمای کشویی معمولاً در موارد استفاده از آسانسور استفاده می‌شوند را نشان می‌دهد، که در هنگام ارزیابی الگوهای تقاضای معمول در یک نمونه کار ساختمان یا ناوگان، زمینه مفیدی است.

قبل از بررسی نمودار، شایان ذکر است که نسبت‌های واقعی بسته به منطقه، نوع ساختمان و سن آسانسور متفاوت است، بنابراین ارقام زیر باید به‌عنوان یک الگوی معرف کلی به جای اندازه‌گیری دقیق بازار خوانده شوند. این نمودار، استفاده از کفش‌های راهنمای کشویی را به چهار دسته کلی تقسیم می‌کند: آسانسورهای مسافری با سرعت کم و متوسط، آسانسورهای بار و بار، مجموعه‌های وزنه تعادل در کلاس‌های سرعت، و پروژه‌های جایگزینی نوسازی یا مقاوم‌سازی. این نوع تفکیک به نشان دادن اینکه چرا معیارهای انتخاب مواد لاینر بین یک برنامه باربری و یک برنامه مسافری که در چرخه کاری بالاتر اجرا می شود بسیار متفاوت است کمک می کند.

بزرگترین بخش در این تقسیم بندی نماینده آسانسورهای مسافری با سرعت کم و متوسط است که نشان می دهد چگونه کفش های راهنمای کشویی به طور گسترده در ساختمان های مسکونی و تجاری مشخص شده اند که در آن سرعت های نامی در محدوده عملکرد راحت برای تماس کشویی باقی می مانند. آسانسورهای بار و بار بزرگ ترین بخش بعدی را تشکیل می دهند، زیرا این کاربردها معمولاً دوام باربری را بر ویژگی های سواری نرم تر مرتبط با کفش های راهنمای غلتکی اولویت می دهند. مجموعه‌های وزنه‌ای به‌عنوان یک سهم معنادار به نظر می‌رسند، زیرا کفش‌های راهنمای کشویی معمولاً روی وزنه‌های تعادل استفاده می‌شوند، حتی در آسانسورهایی که خود خودرو به کفش‌های راهنمای غلتکی ارتقا یافته است، زیرا راحتی سواری وزنه تعادل برای مسافران اهمیت کمتری دارد. پروژه‌های نوسازی و مقاوم‌سازی سهم کوچک‌تر اما ثابتی را نشان می‌دهند که نشان‌دهنده چرخه جایگزینی مداوم در ناوگان آسانسورهای قدیمی است. این الگو همچنین توضیح می‌دهد که چرا بسیاری از تولیدکنندگان قطعات آسانسور طیف گسترده‌ای از سبک‌های براکت را حفظ می‌کنند، زیرا پروژه‌های مقاوم‌سازی اغلب باید با پیکربندی‌های نصب OEM قدیمی از چندین برند اصلی مطابقت داشته باشند. مدیران تأسیساتی که بر مجموعه‌های بزرگ آسانسور نظارت می‌کنند، اغلب ردیابی این نوع تقسیم استفاده در داخل را مفید می‌دانند، زیرا به پیش‌بینی اینکه کدام مواد آستر و انواع براکت‌ها بیشترین حجم جایگزینی را خواهند دید، کمک می‌کند. تشخیص اینکه یک آسانسور در کدام بخش قرار می گیرد، اولین قدم عملی قبل از درخواست قیمت از یک تولید کننده یا تامین کننده کفش راهنما است.

مقایسه دقیق کفش های راهنمای کشویی و غلتکی

کفش‌های راهنمای کشویی و کفش‌های راهنمای غلتکی هر دو کابین آسانسور را در راستای ریل راهنما نگه می‌دارند، اما از نظر مکانیسم، ویژگی‌های سواری و مشخصات نگهداری تفاوت معنی‌داری دارند. درک این تفاوت‌ها به خریداران کمک می‌کند تا از تعیین نوع اجزای اشتباه برای سرعت نامی و چرخه کار آسانسور اجتناب کنند.

مواد آستر دیگر نقطه مقایسه اصلی در کفش های راهنمای کشویی است، زیرا آسترهای پلیمری مختلف عمر سایش متفاوتی را در شرایط عملیاتی مشابه ارائه می دهند. نمودار ستون انباشته شده زیر سهم خدمات نسبی سه ماده آستر معمولی را در دو عامل عملیاتی مقایسه می‌کند: مقاومت در برابر سایش و عملکرد میرایی نویز، و یک دیدگاه ترکیبی از نحوه مبادله هر ماده با این دو ویژگی ارائه می‌دهد.

قبل از نگاه کردن به نمودار، توجه داشته باشید که طول عمر واقعی سایش و سطوح نویز به شدت به وضعیت ریل، روش‌های روغن‌کاری و چرخه کار آسانسور بستگی دارد، بنابراین مقادیر نشان‌داده‌شده نشان‌دهنده مقایسه‌های نسبی کلی است نه تضمین‌های ثابت برای هر نصب. سه ماده ای که مقایسه می شوند عبارتند از نایلون استاندارد، نایلون خود روان شونده با روغن و POM. هر ستون به دو بخش پشته‌ای تقسیم می‌شود که نشان‌دهنده سهم نسبی مقاومت در برابر سایش و سهم نسبی میرایی نویز است، بنابراین ارتفاع کل ستون عملکرد نسبی کلی را در هر دو عامل با هم نشان می‌دهد.

نمودار یک پیشرفت واضح از نایلون استاندارد از طریق نایلون تعبیه شده در روغن به POM را نشان می دهد، با افزایش ارتفاع کل ستون در مقاومت در برابر سایش و میرایی نویز با تخصصی تر شدن مواد. نایلون استاندارد معمولاً ابتدایی‌ترین مشخصات عملکرد را در بین این سه مورد ارائه می‌کند، به همین دلیل است که در برنامه‌های حمل‌ونقل و چرخه کاری پایین‌تر که بازدهی هزینه قطعات بیشتر از مزایای عمر طولانی لاینر است، رایج است. نایلون خود روان‌شونده روغنی افزایش معنی‌داری در مقاومت به سایش نشان می‌دهد، زیرا روان‌کننده تعبیه‌شده اصطکاک سطحی را در نقطه تماس کاهش می‌دهد، که همچنین به بهبود متوسطی در میرایی نویز کمک می‌کند. POM قوی‌ترین عملکرد ترکیبی را در این مقایسه نشان می‌دهد، تا حد زیادی به دلیل سختی ذاتی بالاتر و پایداری ابعادی آن، که به حفظ هندسه تماس ثابت با ریل در فاصله زمانی طولانی‌تر کمک می‌کند. این پیشرفت نشان می‌دهد که چرا پروژه‌های نوسازی آسانسور و آسانسورهای مسافری با چرخه کاری بالاتر، اغلب به جای نایلون استاندارد، روکش‌های نایلونی POM یا روغنی را مشخص می‌کنند، حتی اگر نایلون استاندارد انتخاب معقولی برای کاربردهای کم‌تقاضا باشد. شایان ذکر است که عملکرد میرایی نویز نیز تحت تأثیر کالیبراسیون فنر و تراز ریل است، نه مواد لاینر به تنهایی، بنابراین انتخاب لاینر باید در کنار شیوه‌های نصب و تنظیم مناسب در نظر گرفته شود. تیم‌های تعمیر و نگهداری که گزینه‌های لاینر را با هم مقایسه می‌کنند، باید به‌جای تکیه بر مقایسه‌های عمومی مواد مانند آنچه در اینجا نشان داده شده است، راهنمایی سازنده را در مورد طول عمر مورد انتظار برای سرعت و چرخه کار آسانسور خاص خود درخواست کنند. از آنجایی که جایگزینی لاینر یک کار تعمیر و نگهداری معمول است، بسیاری از خریداران برای ساده کردن موجودی و برنامه‌ریزی تعویض، یک ماده لاینر را در یک ناوگان استاندارد می‌کنند.

روندهای صنعت در سازگاری با کفش راهنما و سرعت ریل

از آنجایی که سرعت های درجه بندی آسانسور به طور کلی در سراسر تاسیسات جدید روند صعودی داشته است، رابطه بین نوع کفش راهنمای و سرعت ریل به بخش مهمی از بحث های مشخصات تبدیل شده است. نمودار پراکندگی زیر یک نمای کلی و گویا از نحوه استفاده از کفش راهنمای کشویی و غلتکی برای توزیع در طیفی از سرعت های نامی آسانسور، بر اساس مشاهدات عمومی صنعت به جای مجموعه داده های اندازه گیری شده خاص، ارائه می دهد.

قبل از بررسی نمودار، شایان ذکر است که الزامات ساختمان فردی، کیفیت ریل و انتظارات راحتی سواری می‌تواند یک پروژه معین را به سمت هر نوع کفش راهنما خارج از این الگوی عمومی تغییر دهد. هر نقطه در نمودار یک مثال کاربردی کلی را نشان می‌دهد که با سرعت نامی در محور افقی و اولویت تقاضای سواری نسبی در محور عمودی ترسیم شده است تا نشان دهد که کجا برنامه‌های کفش راهنمای کشویی تمایل به خوشه‌بندی نسبت به کاربردهای کفش راهنمای غلتکی دارند.

الگوی پراکندگی، کاربردهای کفش راهنمای کشویی را در سایه روشن‌تر نشان می‌دهد، که به سمت منطقه با سرعت پایین‌تر و با اولویت کمتر سواری-راحتی در نمودار جمع می‌شوند، در حالی که برنامه‌های کفش راهنمای غلتکی، در سایه تیره‌تر، به سمت منطقه با سرعت بالاتر، بالاتر، راحتی سواری، اولویت دارند. این خوشه‌بندی الگوی کلی صنعت را منعکس می‌کند که در آن تماس لغزشی در سرعت‌های پایین‌تر کاملاً کافی باقی می‌ماند، زیرا ارتعاشات مرتبط با اصطکاک و تولید گرما در محدوده قابل کنترل باقی می‌مانند. با افزایش سرعت نامی، انتظارات راحتی سواری نیز معمولاً افزایش می‌یابد، به ویژه در ساختمان‌های تجاری و مسافربری بلند، که اولویت مشخصات را به سمت کفش‌های راهنمای غلتکی تغییر می‌دهد که لرزش مربوط به اصطکاک را در سرعت‌های سفر بالاتر کاهش می‌دهد. یک منطقه انتقال قابل مشاهده در وسط نمودار وجود دارد که در آن هر دو نوع کفش راهنما ظاهر می شوند، که منعکس کننده پروژه های دنیای واقعی است که سرعت به تنهایی انتخاب را به طور کامل تعیین نمی کند، زیرا عواملی مانند کیفیت ریل، الگوی استفاده از ساختمان و بودجه مدرن سازی نیز نقش دارند. این منطقه انتقالی یک نکته مهم برای تیم های مشخصات است، زیرا نشان می دهد که آسانسورهای سرعت متوسط ​​به طور خودکار به یک نوع کفش راهنما محدود نمی شوند و باید بر اساس ترکیبی از عوامل به جای سرعت به تنهایی ارزیابی شوند. همچنین توضیح می‌دهد که چرا برخی از سازندگان آسانسور و پیمانکاران مدرن‌سازی همچنان کفش‌های راهنمای کشویی با طراحی خوب را مشخص می‌کنند، از جمله انواع فنری و کامپوزیت لاینر، حتی در سرعت‌هایی که کفش‌های راهنمای غلتکی رایج هستند، به‌ویژه زمانی که کارایی هزینه و سادگی مکانیکی اولویت‌ها باقی می‌مانند. برای خریدارانی که ناوگان آسانسور با سرعت ترکیبی را مدیریت می کنند، این الگو نقطه شروع مفیدی برای گروه بندی واحدها بر اساس نوع کفش راهنمای احتمالی قبل از درخواست قیمت از یک تولید کننده یا تامین کننده کفش راهنمای آسانسور است.

این نوع کار مطابق با کاربرد از تولیدکننده ای با تجربه عملی گسترده در برندهای مختلف آسانسور و کلاس های سرعت سود می برد. کارخانه قطعات آسانسور Ningbo Yinzhou Fukangda، که در سال 2006 تاسیس شد و در پارک صنعتی Daao، منطقه Yinzhou، شهر نینگبو، استان ژجیانگ مستقر است، یک تولید کننده قطعات آسانسور و کارخانه متخصص در تحقیق، توسعه، تولید و فروش قطعات آسانسور، از جمله کفش های راهنمای کشویی است. مرکز تولید این شرکت طیف وسیعی از تجهیزات پردازش سخت‌افزار و پلاستیک را در کنار خطوط تولید مونتاژ بالغ و روش‌های بازرسی اجرا می‌کند که از دقت و کیفیت ثابت در سراسر عرضه پشتیبانی می‌کند. در طول تاریخ فعالیت خود، این شرکت تجربه همکاری با برندهای معتبر آسانسور از جمله هیتاچی، میتسوبیشی، اوتیس، تیسن، گوانگری، کانگلی، آسیا پاسیفیک و سوزوکی را ایجاد کرده است که نشان دهنده آشنایی گسترده با تنظیمات براکت و پروفیل‌های ریلی مورد استفاده در سیستم‌های مختلف آسانسور است، که به ویژه در پروژه‌های مدرن سازی آسانسور و تجهیز مجدد آسانسور مرتبط است.

راهنمای تعمیر و نگهداری برای عملیات طولانی مدت قابل اعتماد

بازرسی معمول و تعویض به موقع آستر چیزی است که باعث می شود کفش های راهنمای کشویی در طول عمر آسانسور به طور مداوم کار کنند. از آنجایی که لاینر به عنوان یک جزء سایش طراحی شده است، برنامه بازرسی ساختاریافته به طور کلی موثرتر از انتظار برای مشکلات قابل توجه کیفیت سواری قبل از اقدام است.

1. ضخامت لاین و وضعیت سطح را به طور منظم بررسی کنید، سایش ناهمواری که ممکن است نشان دهنده ناهماهنگی ریل یا فشار بیش از حد فنر باشد را بررسی کنید.
2. اطمینان حاصل کنید که روغن کاری ریل مطابق با الزامات عملیاتی آسانسور اعمال و نگهداری می شود، زیرا روغن کاری ناکافی باعث تسریع سایش لاینر روی کفش های کشویی می شود.
3. کشش فنر و فاصله کفش های فنری را بررسی کنید تا مطمئن شوید که در محدوده تنظیم تعیین شده سازنده باقی می مانند.
4. در حین کار به صدای غیرعادی یا لرزش گوش دهید، که اغلب نشان دهنده ساییدگی لاینر، ناهماهنگی ریل یا شل شدن براکت نصب است، قبل از اینکه علائم قابل مشاهده بیشتری ظاهر شوند.
5. بررسی کنید که پیچ‌های براکت‌های نصب به درستی دارای گشتاور هستند، زیرا لرزش در طول زمان می‌تواند به تدریج بست‌ها را روی مجموعه‌های کفش راهنمای خودرو و وزنه تعادل شل کند.
6. هنگامی که سایش به حداقل ضخامت توصیه شده سازنده نزدیک شد، به جای اینکه منتظر بمانید تا تماس ریل به خطر بیفتد، آسترها را فعالانه تعویض کنید.

حفظ یک گزارش بازرسی ساده که اندازه گیری ضخامت لاینر را در طول زمان ثبت می کند، پیش بینی زمان تعویض و برنامه ریزی موجودی قطعات یدکی را به جای واکنش به سایش غیرمنتظره آسان تر می کند. از آنجایی که تعویض آستر معمولاً یک کار معمولی و کم پیچیدگی در مقایسه با خدمات بلبرینگ کفش راهنمای غلتکی است، بسیاری از تیم‌های تعمیر و نگهداری آن را به عنوان بخشی از یک بازدید استاندارد دوره‌ای سرویس می‌دانند. کار با یک تولید کننده کفش راهنمای کشویی آسانسور که کیفیت محصول ثابت و آسترهای جایگزینی را ارائه می دهد، به حداقل رساندن زمانی که آسانسورها در طول تعمیر و نگهداری معمولی در حال استفاده نیستند، کمک می کند.
